隨著智能手機，便攜設備和可穿戴設備的普及，電子產品製造中會越來越多的使用窄間距的板對板連接器。對於消費者來說，不斷追求新一代酷炫的產品體驗，持有更薄的便攜產品才是跟上潮流的表現。不過對於電子產品製造商而言，如何確保超薄電子產品內部連接的可靠性，卻實實在在是一個不小的挑戰。本文重點介紹了窄間距板對板連接器（BoardTo Board）的技術特點和TE最新的板對板連接器產品。



一、 BTB連接器結構

    BTB連接器用於連接兩塊PCB或者是PCB和FPC,使之實現機械上和電氣上的連接，其特點是公母連接器配對使用，故連接器的塑膠體和端子有嚴格的配合要求。如下圖所示，是一對配合使用的BTB連接器。



二、BTB連接器技術特點

    1、首先一點，“柔”，柔性連接，安裝便捷，可拆卸方便。

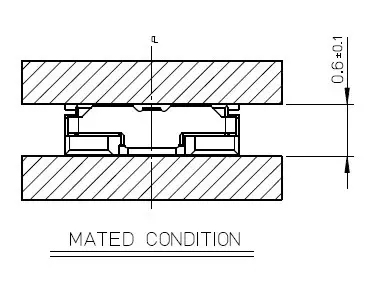

    2、如今的板對板都是超低高度，以達到減薄機身厚度的目的，目前世界上最矮板對板連接器組合高度為0.6mm。最大限度地減少產品厚度達到連接的目的，這才有了市麵上越來越多的超薄手機。

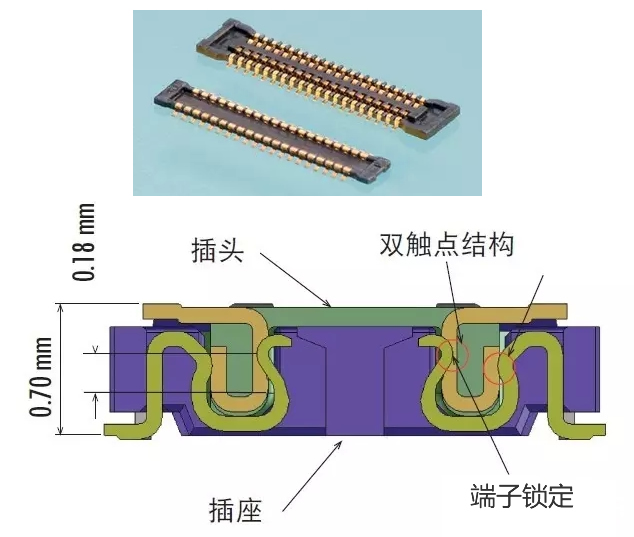

    3、觸點結構，具有超強的耐環境性，不隻是柔，而且采用接觸可靠性高的“堅固連接” 為提高插座和插頭的組合力，通過在固定金屬件部和觸點部采用簡易鎖扣機構，在提高組合力的同時，使鎖定時更具有插拔實感。同時有一些廠家提供雙觸點結構，提高接觸可靠性（如圖1所示）。

    4、引腳的間距也越來越窄，目前手機上主要以0.4mm pitch為主，現在鬆下，JAE等廠商已開發出0.35mm pitch，應該是行業迄今最窄間距的板對板連接器，0.35mm pitch目前主要用於蘋果手機及國內高端機型，它的應用將會是近兩年的大趨勢，它具有體積最少，精密度最高，高性能等優點，但對貼片等配套工藝的要求更高，這是很多連接器廠商最需要克服的地方，否則良品率會很低。

    5，為了滿足在SMT製程的要求，整個產品的端子焊接區都嚴格要求有良好的共麵度，通常業界的規範為共麵度0.10mm（max）,否則會導致與PCB焊接不良而影響產品的使用。

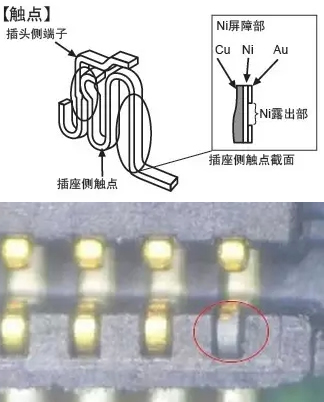

    6、超窄型的板對板連接器對電鍍工藝提出新的要求，在合高0.6mm,單個產品不足0.4 mm高度的產品上，怎麽樣保證產品鍍金厚度及上錫效果不爬錫，成了連接器小型化最關鍵的問題，目前行業普遍的作法是通過激光將鍍金層剝離來阻斷上錫路徑，從而解決不爬錫問題，但此技術有個缺點，就是剝金時，激光同樣會損傷鍍鎳層，從而使銅暴露在空氣下，從而腐蝕生鏽。目前日企鬆下電工，通過電鍍工藝在端子的引腳根部點鍍出小於0.08mm的露鎳區域，成功的解決了這個問題。0.08mm的露鎳區域目前隻有國際個別技術實力超強的公司可以做到。

    7、現在還有一點不得不提的是，板對板連接器可以進行簡易的機器電路設計的構造。通過在連接器底麵設置絕緣壁，使PCB板走線和金屬端子不進行接觸即可在連接器底麵部進行走線配線，為PCB板的小型化相當有益的。

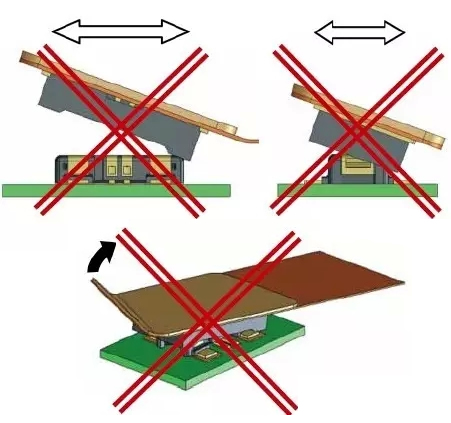

    8、同3年前的板對板連接器相比，現在的連接器是之前的二分之一甚至更小，所以在組裝時，必須要對準導入角度後，再用力壓下，從而避免產品因為錯位壓下後造成的產品損壞。（對於超薄，超窄型板對板連接器，要對該工位的員工進行培訓後再上崗，從而能更好的提高生產效率。一般的主流板對板連接器廠商，鬆下、廣瀨以及日本航空的規格書內都會有組裝工藝指導。

三 、TE最新板對板連接器解決方案介紹

    以下視頻是TE為了滿足智能手機製造商對於超薄、超小型BTB解決方案的可靠性需求，最新推出的三款BTB連接器：

    1、0.4毫米細間距EMI屏蔽板對FPC連接器：這款連接器包含一個插座連接器、一個FPC和一個加強板，高度卻隻有9毫米。相較於傳統FPC連接器，這款連接器采用獨特的彈簧觸點與自鎖保護，使其高度和寬度都有所降低。獨有的鎖緊保護功能不僅能幫助客戶降低設備的整體外形高度，簡化可靠性測試過程，同時還可以減少電磁幹擾。

    2、0.4毫米間距板對板連接器：憑借其堅固的主體結構，能夠有效減少斷裂現象；

    3、另一款0.35毫米間距板對板連接器：具備鎖緊固定栓設計，使這款連接器具有更強的保持力，形狀獨特的鎖緊固定栓進一步增強了連接器結構的堅固性。
