1、概述

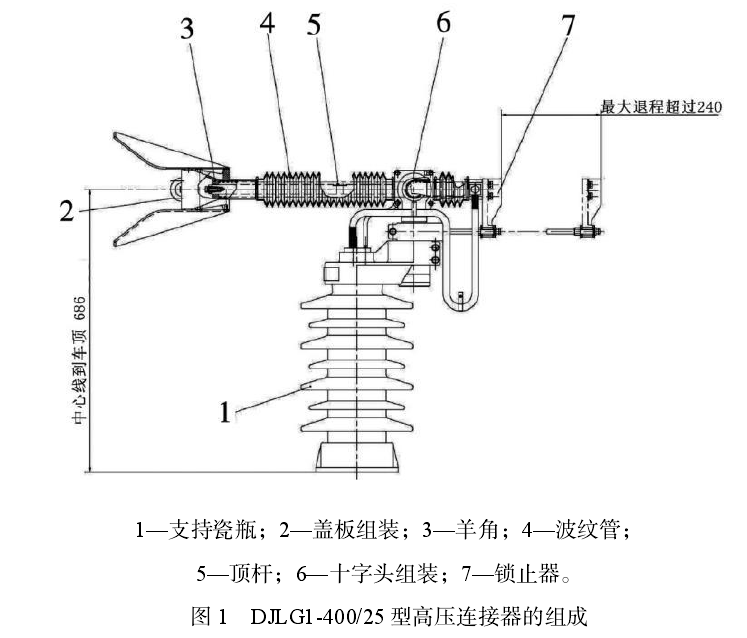

高壓連接器廣泛用於交流和直流八軸電力機車，主要由支持瓷瓶、蓋板組裝、羊角、波紋管、頂杆、十字頭組裝、鎖止器等組成，如圖1所示。其主要功能是實現八軸電力機車A節和B節車頂高壓電路的可靠連接，並可在司機室中實現控製，避免危險的車頂作業發生。在批量生產中，偶爾會出現兩個對接的高壓連接器分離後無法再次對接的情況。
2、對接故障分析

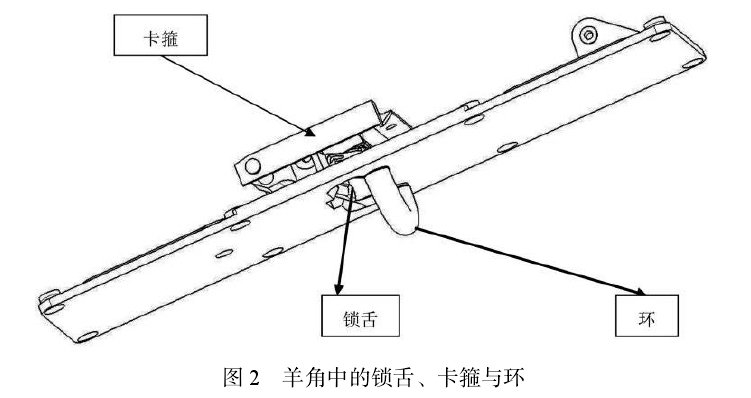

對接故障發生的頻率雖然低，但一旦發生就很難排除，隻能拆解更換高壓連接器的羊角，以重新驗證。高壓連接器對接故障直接表現為:2個高壓連接器分開時羊角上的鎖舌沒有打開，導致下次閉合時羊角上的環無法插人鎖中，發生故障。目前，解決故障的方法為:將高壓連接器的羊角拆解，對照圖紙檢查每個部件找出問題部件，更換後重新組裝。多次拆解總結找出了發生變形的部件是羊角中的卡箍，但由於卡箍與羊角中的其他零件組成了一個複雜的四連軸結構，現場無法進行定量、定性分析。羊角中的鎖舌、卡箍與環如圖2所示
3、用CATIA三維模型分析對接故障
CATIA三維建模可以在電腦中完美地模擬每個零件，按圖紙要求組裝零件，實現每個零件運動位移的定量控製，並同步相關聯零件的運動軌跡。因此，CATIA三維建模分析比傳統的現場分析更具優勢和效率。

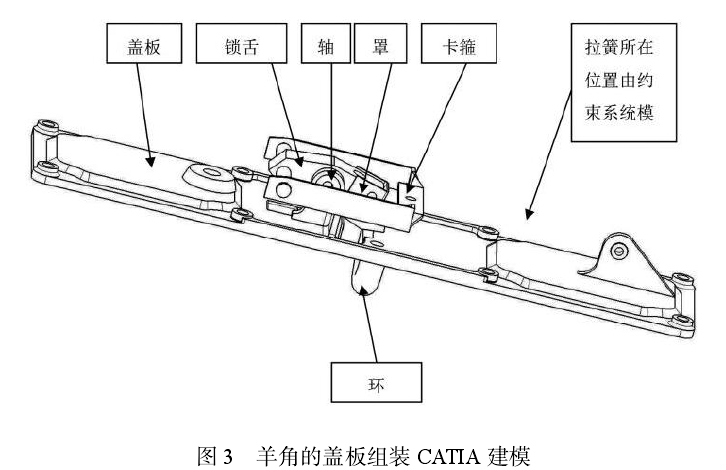

以下用CAT工A三維建模分析卡箍變形對高壓連接器產生的影響。對羊角中卡箍及相關零件進行CAT工A三維建模並組裝、約束，如圖3所示(彈簧通過CAT工A的約束係統模擬)。從圖3中可以看出拉簧與蓋板由軸連接，卡箍與拉簧由軸連接，卡箍與鎖舌由軸連接，蓋板與鎖舌由軸連接，組成一個複雜的四連軸結構。

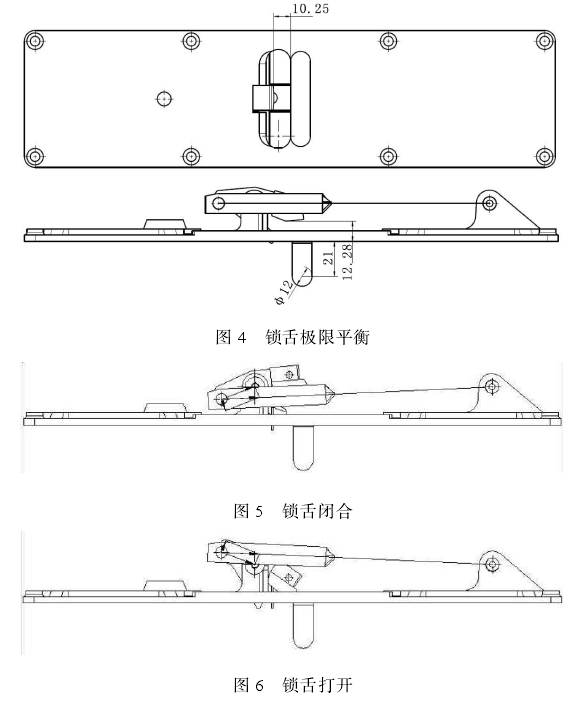

圖3中的四連軸結構隻要旋轉任意一軸(通過角度約束實現)，其他幾軸便同時旋轉，用這種聯動的方式對鎖舌各種狀態進行定量分析。當四軸處在一條直線上，係統受力平衡，鎖舌靜止，如圖4所示;鎖舌關閉狀態對應高壓連接器對接狀態，圖4表明環的高度(27 mm)大於鎖舌靜止狀態前端距蓋板的高度(12.28 mm )，高壓連接器對接時，環會向上頂鎖舌打破平衡，鎖舌閉合。圖5表明鎖舌閉合會受一個斜向下的力維持狀態;鎖舌打開狀態對應高壓連接器分離狀態，圖4表明環的直徑(12 mm)大於鎖舌靜止時距蓋板的寬度(10.23 mm )，高壓連接器分離時，環會向下拉鎖舌打破平衡，鎖舌打開，圖6表明鎖舌打開受一個斜向上的力維持狀態。上述分析驗證了高壓連接器設計是正確的。

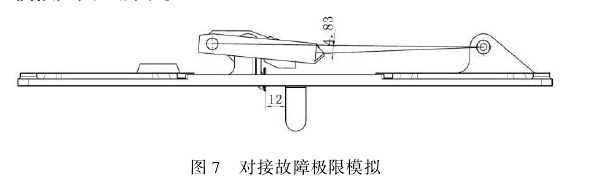

高壓連接器設計正確，對於對接故障的原因，可以暫時拋開現場結論，用CATIA進行理論上的模擬。根據圖4可以發現，如果鎖舌靜止時，鎖舌距蓋板的寬度大於環的直徑(12mm)，如圖7所示，則鎖舌將保持關閉狀態，高壓連接器一旦打開將無法關閉，對接故障發生。
圖7表明當鎖舌與蓋板的寬度等於環的直徑(12 mm )時，卡箍與彈簧連接軸的位置比正常的位置向上移動4.83 mm。此時，卡箍與彈簧連接軸、卡箍與鎖舌連接軸、蓋板與鎖舌連接軸三者處於同一直線，達到平衡。這是對接故障發生的臨界點，所以，當卡箍變形使卡箍與彈簧連接軸向上移動大於4.83 mm，就會發生對接故障。對接故障極限模擬如圖7所示。
4、結論
通過CAT工A三維模擬得出卡箍彎曲變形大於4.83 mm就會發生對接故障。高壓連接器羊角中的卡箍為不鏽鋼材質，硬度低、易變形。
現場測量發生故障的卡箍彎曲變形都大於4.83 mm，很好地驗證了CATIA三維分析得出的結論。後續生產中，將卡箍的材質替換為普通得Q235A鋼板，表麵鍍鉻，這樣既增強了卡箍的強度(避免變形)，又降低了生產成本，因此，新的卡箍有效減少了高壓連接器對接故障的發生。
